빌라 전기차 충전기 배선, 벽만 뚫으면 될까 — 관통부 방화·방수 확인표

빌라 전기차 충전기 설치에서 배선 길이를 확인했다면, 다음 질문은 “그 선이 어떤 벽과 바닥을 지나가는가”입니다. 가까운 주차면이라도 계단실 벽이나 외벽을 관통하면 전기공사 외에 건축 마감 협의가 필요할 수 있습니다. 길이만 적힌 견적에는 이 부분이 빠져 있기 쉽습니다.

이 글은 동의 인원이나 전기 인입 방식 대신, 배선이 건물 경계를 통과하는 지점의 확인·마감·기록에 집중합니다. 입주자가 직접 벽을 뚫거나 충전기 덮개를 열라는 안내가 아닙니다. 건물 관리 주체와 시공 담당자가 도면·현장을 확인하고, 필요한 전문 검토를 거쳐 결정할 내용입니다.

먼저 나눌 것: 벽의 구멍과 충전기 인입구

전선을 통과시키는 건물의 관통부와, 전선이 충전기 본체로 들어가는 인입구는 서로 다른 부위입니다. 건물 쪽에는 방화구획·방수층·구조와 기존 설비를 확인할 문제가 있고, 기기 쪽에는 해당 제품이 허용하는 인입 방향과 부속품이 있습니다. 한쪽을 마감했다고 다른 쪽까지 해결되는 것은 아닙니다.

방화구획은 불이 다른 부분으로 번지는 것을 막기 위해 나눈 경계입니다. 건축물방화구조규칙 제14조제2항제2호는 관이나 전선 등이 방화구획을 관통해 생기는 부분을 요구 내화시간을 견디는, 내화채움성능이 인정된 구조로 메우도록 정합니다. 모든 빌라의 모든 벽이 같은 방화구획이라는 뜻은 아닙니다. 해당 경계인지부터 설계도서와 현장 조건으로 확인해야 합니다.

한국건설기술연구원의 설비관통부 상담 안내도 적용 여부를 도면으로 살피고 현장 허가권자에게 문의하도록 안내합니다. 이 답변 자체는 개별 건물의 적법성을 확정하는 유권해석이 아닙니다.

현장 협의표: 길이와 별도로 적을 여섯 항목

아래는 법정 서식을 옮긴 것이 아니라, 건물주·관리인과 시공 담당자가 빠뜨리지 않도록 정리한 협의 항목입니다. 해당 없음도 이유를 남기면 견적 비교가 쉬워집니다.

“벽 한 곳 타공 포함”보다 위치·경계 성격·복구 범위가 구체적인 설명이 낫습니다. 도면이 없거나 기존 벽 속 설비를 모른다면 확인 항목을 미정으로 남기고, 누가 언제 확인한 뒤 착공할지 정합니다. 모른다는 이유로 방화구획이 아니라고 처리하지 않습니다.

충전기 위치나 배선 경로를 검토 중이라면 설치 상담·견적 문의에 건물 조건과 후보 위치를 함께 전달해 주세요.

방수 실리콘과 내화채움은 같은 말이 아니다

관통부를 겉에서 깔끔하게 막은 모습만으로 필요한 성능을 판단할 수는 없습니다. 빗물 유입을 막는 마감인지, 방화구획 성능을 유지하는 인정 구조인지 목적을 나눠 확인해야 합니다. 시공 담당자에게 “어떤 제품을 발랐나요”만 묻기보다 이 부위에 적용한 방식과 그 적용 근거가 무엇인지를 요청하는 편이 좋습니다. 재료 이름만으로 현장 전체의 적합성을 확정하지 않습니다.

반대로 기기 인입부에 실리콘을 많이 바르면 무조건 더 안전하다는 생각도 피해야 합니다. 예를 들어 Tesla의 특정 Wall Connector 설치 설명서는 제공된 밀봉 와셔 등을 사용하며 별도 실란트·접착제를 쓰지 않도록 안내합니다. 이는 해당 제품의 예시이며, 다른 모델의 시공법으로 그대로 옮길 수 없습니다. 국내 설치 제품의 정확한 모델·설명서·현장 기준으로 확인해야 합니다.

외벽 누수 흔적이 이미 있다면 공사 전 사진에 위치와 범위를 표시합니다. 기존 누수 보수와 충전기 배선 마감은 별도 작업일 수 있으므로, 견적에 포함되는지와 완료 확인 주체를 구분합니다. 입주자가 물을 뿌려 시험하거나 마감을 뜯어 확인하지 말고, 필요한 확인 방법도 담당자와 협의합니다.

견적부터 인계까지, 이 순서로 남깁니다

1. 경로를 먼저 표시합니다. 전원 위치에서 주차면까지 선을 그려 벽·바닥·외벽을 통과하는 지점에 번호를 붙입니다. 거리와 관통 개수를 따로 적습니다.
2. 경계의 성격을 확인합니다. 관리 주체가 가진 도면을 시공 담당자와 대조하고, 방화구획·구조·방수 관련 추가 검토가 필요하면 관련 전문가·관할 부서 확인을 먼저 잡습니다. 보나 기둥을 임의로 뚫는 안은 확정하지 않습니다.
3. 작업 범위를 나눕니다. 전기 배관·배선, 관통부 처리, 외벽 방수와 외장 마감, 도장·청소를 항목별로 적습니다. 각각 포함·별도·미정 중 어느 것인지 확인합니다.
4. 변경 승인 방법을 정합니다. 현장에서 예상과 다른 벽이나 설비가 나오면 작업을 멈추고 대체 경로·추가 비용·일정을 관리 주체와 협의하도록 합니다. 구두로만 경로를 바꾸지 않습니다.
5. 가리기 전에 기록합니다. 관통부 위치가 식별되는 전후 사진과 적용 자료를 요청합니다. 기록이 있다고 검사를 대신하는 것은 아니지만, 나중에 어디를 확인할지 찾는 데 도움이 됩니다.
6. 최종 상태를 인계합니다. 실제 경로, 마감 완료 여부, 미완료 항목의 담당자·기한, 보수 연락처를 받습니다. 이후 선을 추가하거나 철거할 때도 기존 채움·방수 마감을 훼손할 수 있음을 함께 전달합니다.

자료를 받기 위해 입주자가 분전반 내부에 접근하거나 통전된 설비를 만질 필요는 없습니다. 전기 관련 확인은 적격 시공 담당자가 수행하고, 건축 부위는 필요한 분야의 검토와 구분합니다.

지금 경로를 바꾸는 것과 나중에 벽을 다시 여는 것

최단 경로가 항상 최선은 아닙니다. 짧은 안과 우회 안을 비교할 때는 배선 길이뿐 아니라 관통·마감·확인 작업, 추후 접근 가능성까지 함께 보세요. 다만 우회하면 방화·방수 문제가 자동으로 사라지는 것도 아니므로 두 안 모두 검토해야 합니다.

견적서에 남길 문장은 어렵지 않습니다. “배선 ○m” 다음에 “관통 위치 확인, 부위별 마감 범위, 추가 확인 담당, 완료 기록 인계”를 덧붙이는 것입니다. 동의 절차나 전기 공급 방식이 아직 정해지지 않았다면 그 조건부터 별도로 정리하고, 경로가 승인되기 전에는 착공을 확정하지 않는 편이 좋습니다.

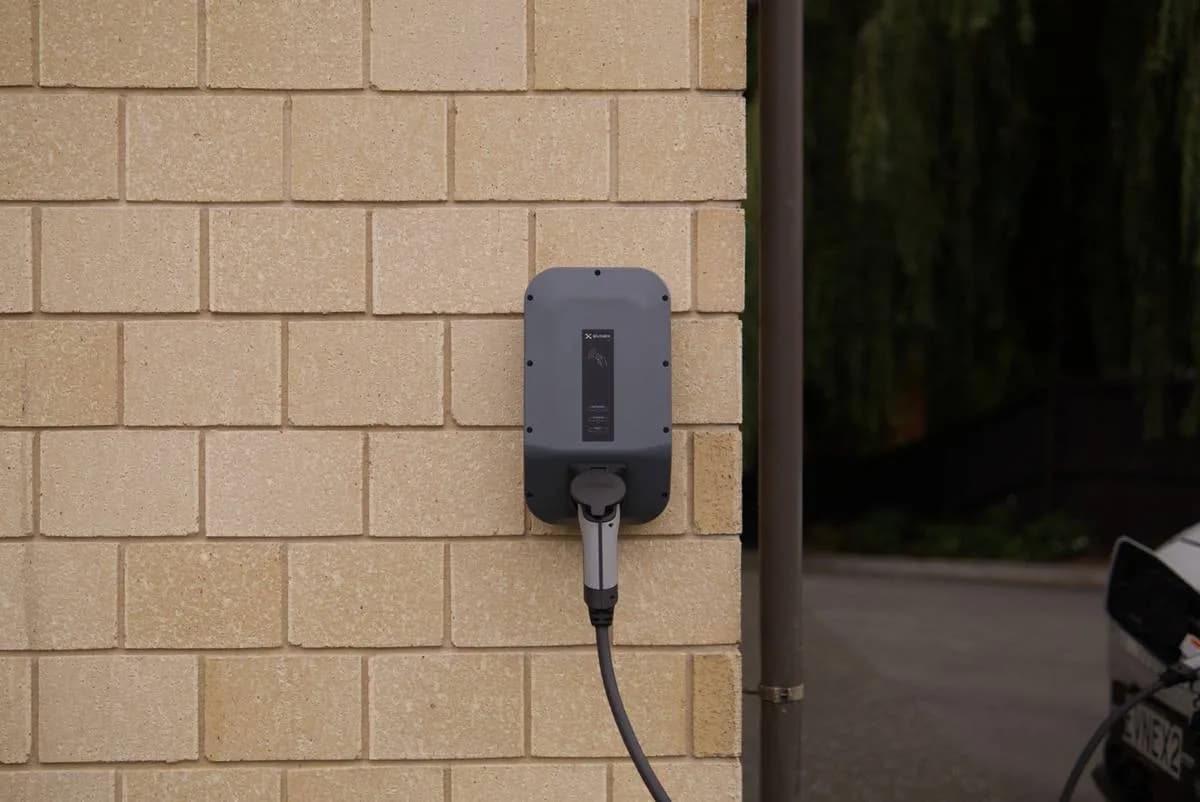

사진은 일반 충전 설비를 보여 주는 스톡 참고 이미지입니다. 해당 사진으로 방화구획·방수 시공의 적합성을 판단할 수 없으며, 옴니무브의 실제 시공 사례가 아닙니다.
