3상 건물에 완속충전기 여러 대, 총 kW만 보면 될까 — 상별 전류 확인표

3상 전기가 들어오는 건물에 완속충전기 세 대를 추가하려고 합니다. 충전기 출력의 합계가 건물 여유 전력보다 작다면 설치해도 될까요? 총 kW만으로는 답하기 어렵습니다. 단상 충전기들이 어느 상에 연결되는지에 따라 한쪽 전류가 먼저 커질 수 있기 때문입니다.

이 글은 AC3상 지원 차종을 고르는 안내가 아니라, 여러 단상 완속충전기를 설치할 때 시공사와 확인할 상별 부하 자료를 정리한 것입니다. 아래 계산은 이해를 돕기 위한 가상 예시이며 옴니무브 시공 사례나 설계 승인값이 아닙니다. 분전반을 열거나 전류를 직접 측정하지 말고 전기공사 전문가에게 확인을 요청하세요.

건물의 3상 전원과 차량의 AC3상 충전을 구분하기

건물 전원이 3상이라는 말과 차량이 AC3상 충전을 지원한다는 말은 다릅니다. 전자는 건물에 공급되는 전원 체계, 후자는 차량·충전설비가 지원하는 충전 방식에 관한 이야기입니다. 건물에 3상이 들어와도 실제 설치할 제품이 단상 입력이라면 그 제품의 전원 조건에 맞게 별도 회로를 설계해야 합니다. 차량 호환성은 차종·연식·국내 판매 모델의 매뉴얼로 따로 확인합니다.

단상 완속충전기를 여러 대 설치하는 상황에서는 각 충전 회로가 어느 상을 쓰는지가 중요합니다. L1·L2·L3 또는 R·S·T라는 표기가 보이더라도 관리자가 전선 색을 보고 임의로 판단하거나 접속을 바꿔서는 안 됩니다. 시공사가 도면과 실제 회로를 대조해 충전기 번호별로 연결 상을 기록하는 방식으로 확인해야 합니다.

ABB Terra AC 부하관리 설치 안내도 계측기의 상 수와 충전기 상 연결 관계를 설정 항목으로 구분합니다. 단상 차량의 충전이 상 불균형에 영향을 줄 수 있다는 설명도 있습니다. 이는 해당 제품의 기술 자료이며 국내 모든 충전기가 같은 기능을 제공하거나 같은 설정값을 쓴다는 뜻은 아닙니다.

같은 21.12kW라도 한 상의 전류는 달라집니다

가상의 건물에서 기존 부하가 각 상에 20A씩 있고, 담당 설계자가 비교용 상별 관리 한계를 각각 60A로 정했다고 가정하겠습니다. 추가할 충전기는 단상 220V에서 각각 32A를 사용하는 세 대입니다. 전압 변동·역률·고조파 등을 생략한 단순 비교라 한 대의 전력은 220 × 32 ÷ 1,000 = 7.04kW, 세 대 합계는 21.12kW입니다.

• 세 대 모두 L1에 배치: L1은 20 + 32 + 32 + 32 = 116A, L2와 L3는 각각 20A입니다. L1이 예시의 관리 한계를 넘습니다.
• 세 대를 L1·L2·L3에 한 대씩 배치: 각 상은 20 + 32 = 52A입니다. 충전기 총 전력은 앞의 배치와 같지만 상별 전류가 달라집니다.
• 충전기 대수는 같아도 기존 부하가 다른 경우: 에어컨 등 기존 부하가 한 상에 집중되면 한 대씩 나눠 놓는 것만으로 충분하지 않을 수 있습니다. 충전 부하와 기존 부하를 같은 시간대에 함께 봐야 합니다.

이 계산에서 각 상이 52A라는 이유만으로 안전한 설치라고 결론 내리면 안 됩니다. 60A는 설명을 위해 정한 관리값이지 차단기 정격이나 법정 허용값이 아닙니다. 전선의 허용전류, 보호장치, 중성선, 전압강하, 접속부 상태와 운전 조건은 따로 검토해야 합니다. 실제 교류 부하 전류를 더 정밀하게 평가할 때에는 위처럼 단순 덧셈만으로 처리하지 않습니다.

관리자가 가져갈 결론은 하나입니다. “세 대 합계가 몇 kW인가”와 함께 “기존 부하를 포함해 각 상의 최대 전류가 얼마인가”를 물어야 합니다.

견적·설계 확인 때 요청할 상별 부하 자료

아래 표는 법정 서식이 아니라 설치 조건을 빠뜨리지 않도록 만든 협의용 확인표입니다. 관리자에게 위험한 측정 작업을 맡기는 표가 아닙니다.

과거 최대값도 측정 위치와 시간 조건이 같아야 비교할 수 있습니다. 사용하지 않는 시간의 한 번 측정만으로 피크 부하를 판단하거나, 서로 다른 날의 각 상 수치를 한 시점의 값처럼 합치지 마세요. 건물 사용 패턴에 맞는 측정 기간과 시험 조건은 담당자가 정해야 합니다.

주차면 위치와 전기 설비 자료를 준비했다면 완속충전기 설치 상담·견적 문의하기에서 설치 조건을 함께 설명해 주세요.

부하관리 기능이 있어도 확인을 생략할 수 없습니다

“동적 부하관리 지원”이라는 제품 설명만으로 상별 한계까지 지켜진다고 가정하면 안 됩니다. 어떤 계측기와 연결되는지, 어느 범위를 측정하는지, 제어 단위가 총 kW인지 상별 A인지, 충전 회로의 연결 관계가 설정에 반영되는지를 확인해야 합니다. 출력 제어는 부적절한 배선이나 보호장치를 대신 고쳐주는 기능이 아닙니다.

계측·통신이 끊겼을 때 동작도 제품마다 확인할 항목입니다. Schneider Electric의 Pro AC 공식 안내는 외부 계측기와 통신을 잃으면 충전을 멈추고 경보를 내는 해당 제품의 동작을 설명합니다. 앞서 본 ABB 안내에는 통신 단절 시 적용할 제한 전류와 대기시간 항목이 따로 나옵니다. 이 두 자료만 보아도 모든 제품에 같은 장애 대응을 기대할 수는 없습니다. 실제 구매 모델·제어기·펌웨어의 매뉴얼과 시공사 설명을 기준으로 판단하세요.

상 배치를 나눴다고 전류가 항상 균등한 것도 아닙니다. 연결한 차의 수, 차량이 받는 전류, 예약 시간, 충전 완료 여부가 달라질 수 있습니다. 배치표는 설계 정보를 남기는 출발점이고, 운전 중 전류는 계측과 제어를 통해 확인할 별도 정보입니다.

관리자가 순서대로 준비할 다섯 가지

1. 설치할 충전기 번호와 주차면 위치를 정리합니다. 정격 출력뿐 아니라 단상·3상 입력 조건과 운전 설정 전류를 시공사에 요청합니다.
2. 기존 분전반 도면과 주요 건물 부하의 가동 시간을 전달합니다. 분전반 내부 확인과 계측은 전문가가 수행하도록 합니다.
3. 기존 부하를 포함한 상별 검토 결과와 충전기 배치표를 받습니다. 한 상이 먼저 한계에 이르면 회로 배치·제어 가능 범위·증설 필요성을 구분해 설명받습니다.
4. 제어 기능을 쓴다면 실제 설치 구성에서 동시 충전과 계측·통신 장애 동작을 검증하도록 요청합니다. 제품 소개 화면만으로 검증을 대신하지 않습니다.
5. 확장 전에 다시 확인할 항목을 기록합니다. 충전기 추가뿐 아니라 냉난방기·주방 설비 등 건물 부하 변경도 재검토 계기가 될 수 있습니다.

차단기가 반복해서 내려가거나 탄 냄새·변색·비정상 발열이 보인다면 배치를 추측하며 계속 충전하거나 차단기를 반복 투입하지 마세요. 사용을 중단하고 관리 담당자와 전기공사 전문가에게 점검을 요청해야 합니다.

3상 건물의 충전기 증설은 대수와 총 출력만 정하는 일이 아닙니다. 연결 상, 기존 부하, 계측 범위와 장애 시 동작을 한 묶음으로 확인해야 설치 뒤의 병목을 줄일 수 있습니다. 건물 조건에 맞는 충전기 설치 상담·견적 문의하기

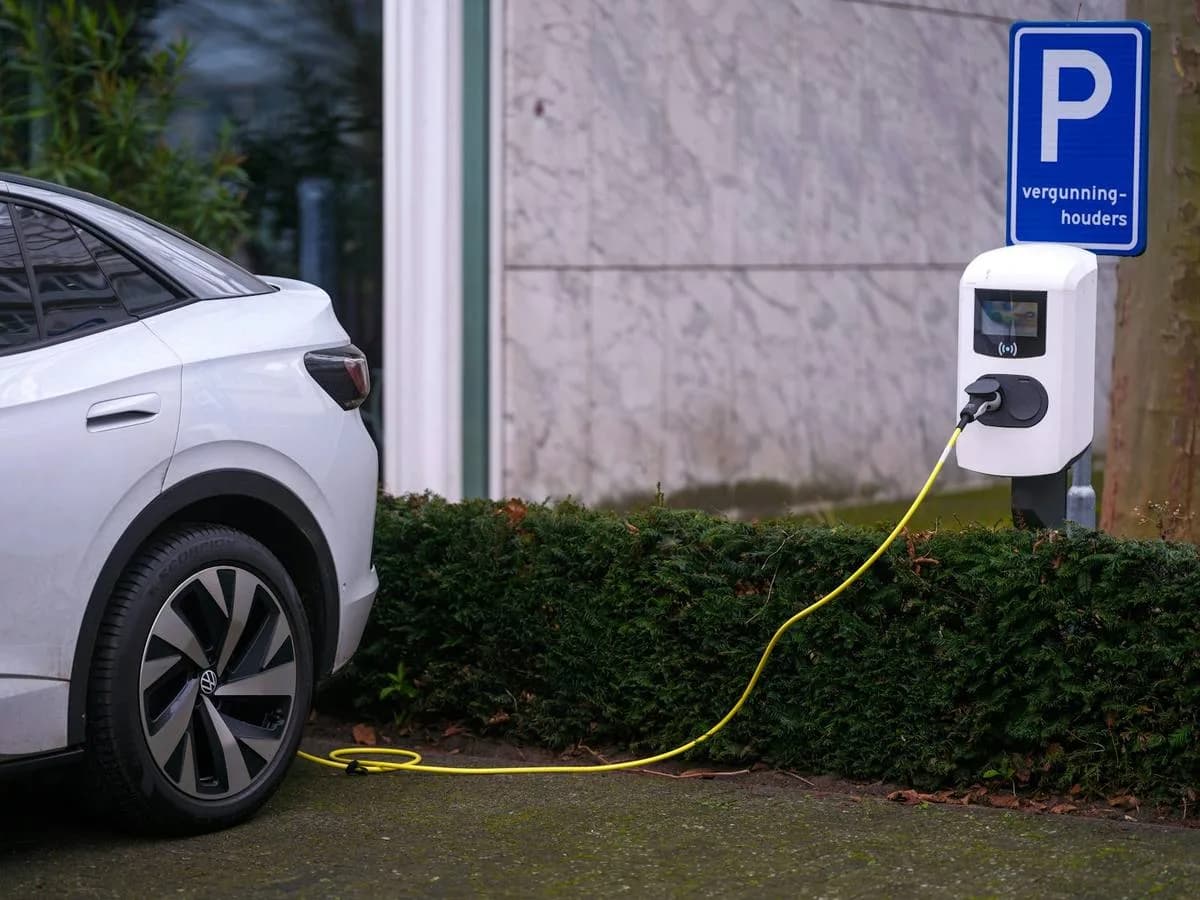

본문 사진은 이해를 돕는 무료 스톡 이미지이며, 옴니무브의 실제 시공 현장이나 특정 제품의 배선·상 구성을 나타내지 않습니다.
