충전기 옆에 무엇을 더 세워야 할까 — 볼라드·스토퍼·캐노피·방범설비, 충전구역 부대시설 정리

전기차 충전기를 놓기로 하고 나면 견적서에서 제일 먼저 눈이 가는 곳은 충전기 값입니다. 그런데 설치가 끝난 뒤 민원이 들어오고 손이 다시 가는 곳은 충전기 본체가 아니라 그 주변인 경우가 훨씬 많습니다. 차가 후진하다 충전기를 들이받고, 비가 들이쳐 커넥터가 젖고, 밤이면 어두워 케이블이 어디 있는지 보이지 않고, 충전구역에 일반차가 서 있는데 바닥 표시가 흐려져 단속이 애매해집니다.

이 글은 충전기 자체가 아니라 충전기 옆에 함께 서는 것들 – 볼라드, 차막이(스토퍼), 캐노피, 방범설비, 조명, 바닥 표시 – 을 정리합니다. 법과 지침이 이미 숫자로 정해 둔 것과, 규정에는 없지만 현장에서 판단하는 것을 나눠서 보겠습니다.

부대시설은 각각 다른 문제를 막는다

부대시설을 "있으면 좋은 것"으로 뭉뚱그리면 예산을 깎을 때 제일 먼저 잘려 나갑니다. 각각이 막아 주는 문제가 다르다는 것을 먼저 보는 편이 낫습니다.

표에서 눈여겨볼 것은 마지막 칸입니다. 부대시설을 빼서 아낀 금액보다, 빠뜨려서 생긴 결과를 되돌리는 비용이 큰 경우가 대부분입니다. 충전기 본체가 한 번 파손되면 부품 조달과 수리 기간 동안 그 자리는 계속 쓸 수 없습니다.

법과 지침이 이미 숫자로 정해 둔 것

먼저 정해져 있는 것부터 확인하면 나머지 판단이 쉬워집니다.

충전구역 표시는 색까지 정해져 있다

전기자동차 주차구획은 녹색 바탕에 흰색 실선 및 문자로 표시하도록 되어 있습니다(법제처 찾기쉬운 생활법령정보 기준). 아무 색으로나 칠하면 되는 것이 아닙니다.

그리고 「환경친화적 자동차의 개발 및 보급 촉진에 관한 법률」 제11조의2제9항은 충전구역임을 표시한 구획선 또는 문자 등을 지우거나 훼손하는 행위 자체를 금지합니다. 즉 표시는 단순 안내가 아니라 단속의 근거입니다. 표시가 지워진 채로 두면 위반을 다투기 어려워집니다.

과태료는 두 갈래로 나뉩니다(같은 법 제16조 기준).

• 충전구역 부정주차(전기차가 아닌 차의 주차): 20만원 이하
• 방해행위(물건 적치, 진입로 차단, 표시 훼손, 시설 훼손 등): 100만원 이하

여기서 방해행위에는 과도한 장시간 주차도 들어갑니다. 급속충전시설은 1시간, 완속충전시설은 전기차 14시간·외부충전식 하이브리드차 7시간을 넘겨 세워 두면 방해행위로 봅니다. 급속과 완속을 가르는 기준은 최대 출력 40kW입니다.

설치 수량과 급속 비율

주차단위구획 총수가 50면 이상인 시설은 전기차 전용주차구역과 충전시설을 설치해야 합니다. 수량은 신축의 경우 총주차대수의 5% 이상, 2022년 1월 28일 전에 건축허가를 받은 기축 시설은 2% 이상입니다. 충전시설을 10개 이상 두는 경우에는 최소 1개 이상을 급속충전시설로 해야 합니다. 세부 사항은 시·도 조례로 정해져 있어 지역마다 다르므로, 우리 지역 조례를 함께 확인해야 합니다.

주차면·차로·조명·방범설비

충전구역이라고 해서 주차장 일반 기준에서 벗어나는 것은 아닙니다. 부설주차장의 구조·설비 기준에서 자주 걸리는 숫자는 다음과 같습니다.

조도 기준을 특히 눈여겨볼 필요가 있습니다. 충전기를 놓는 자리는 원래 기둥 옆이나 구석인 경우가 많아, 주차장 전체는 기준을 넘겨도 그 한 면만 어두운 일이 흔합니다. 야간 이용이 많은 건물이라면 충전면 위쪽 조명을 따로 보는 편이 낫습니다.

방범설비도 마찬가지입니다. 기준은 "170cm 높이의 사물을 알아볼 수 있을 것"이지, "충전기 화면이 보일 것"이 아닙니다. 기물 파손 여부를 다투려면 충전기 쪽을 향한 화각이 따로 필요합니다.

한편 완속충전시설 보조사업에서는 충전기 구매비뿐 아니라 캐노피·볼라드·스토퍼 같은 부대시설 공사와 CCTV도 지원 대상 항목에 들어갑니다. 다만 항목과 상한은 해마다 바뀌므로, 그해 지침 원문을 확인해야 합니다. 부대시설을 나중에 따로 다는 것보다 처음 계획에 넣는 편이 유리한 이유이기도 합니다.

충전기 자리와 부대시설을 함께 검토하고 싶다면 상담을 남겨 주세요

자리를 보고 결정하는 것들

규정에 숫자가 없는 부분은 자리를 보고 판단합니다. 현장에서 실제로 보는 것들입니다.

차가 어느 방향에서 들어오는가. 충전기가 주차면 정면에 서면 후진 접촉 위험이 커서 볼라드가 사실상 필수입니다. 반대로 벽부형으로 벽에 붙이면 볼라드보다 차막이 위치가 중요해집니다. 차막이를 벽에서 얼마나 띄우느냐로 범퍼와 충전기 사이 여유가 결정됩니다.

볼라드는 무엇을 막을 것인가. 보행자 동선을 나누려고 세우는 볼라드와, 차량 접촉으로부터 충전기를 지키려고 세우는 볼라드는 목적이 다릅니다. 후자는 기둥의 굵기보다 바닥 기초를 어떻게 잡았는지가 실제 성능을 좌우합니다. 표면에 앵커만 박은 것과 콘크리트로 기초를 낸 것은 같은 모양이라도 결과가 다릅니다.

케이블이 닿는 범위. 충전기와 차량 충전구 사이 거리는 차종마다 다릅니다. 충전구가 앞범퍼 가운데인 차와 뒷펜더 옆인 차가 같은 면을 쓴다면, 케이블이 짧은 쪽에 맞춰 자리를 잡아야 합니다. 케이블을 바닥으로 끌어 쓰는 상태가 일상이 되면 커넥터는 빠르게 상합니다.

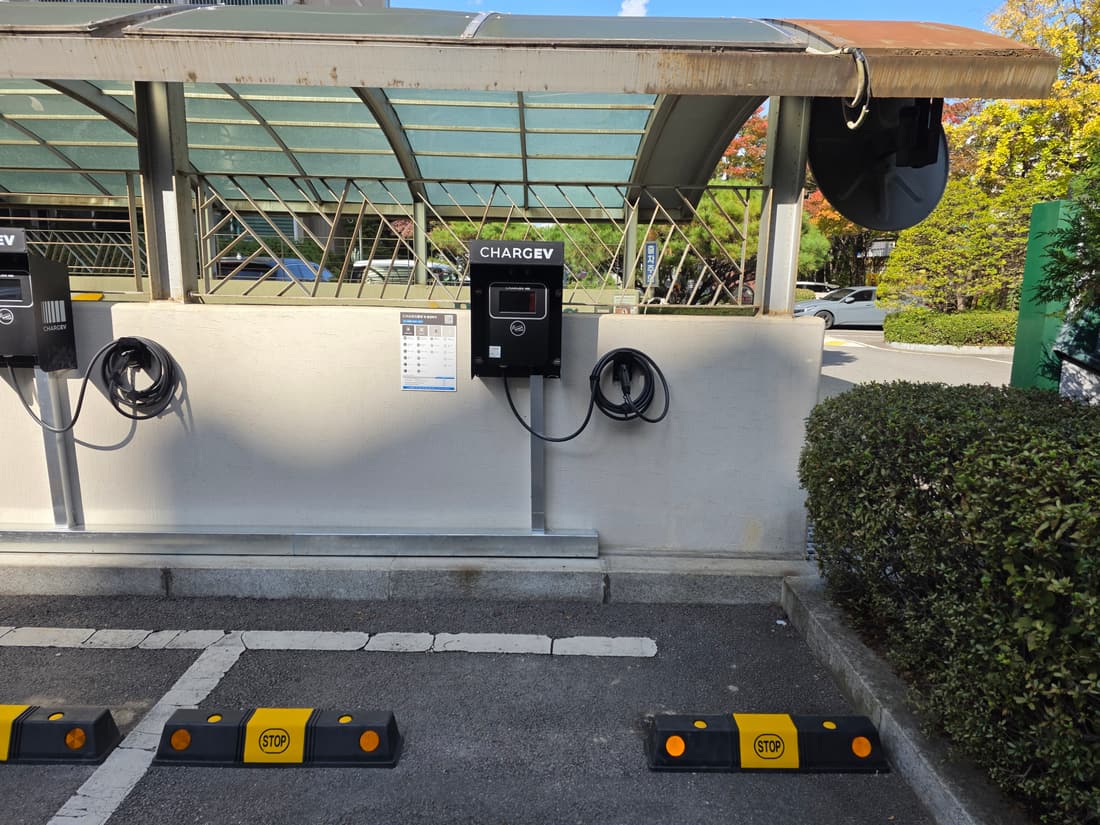

캐노피는 그늘이 목적이 아니다. 지상 노출 자리에서 캐노피의 실제 역할은 커넥터와 화면을 비에서 지키는 것입니다. 그래서 지붕 크기보다 처마가 충전기 앞쪽으로 얼마나 나오는지가 중요합니다. 지붕이 충전기 바로 위만 덮으면 비스듬히 들이치는 비는 그대로 맞습니다.

야외 자리라면 배수도 함께. 충전면이 물이 고이는 자리라면 부대시설보다 바닥 구배를 먼저 봅니다. 케이블과 커넥터가 물에 잠기는 상태가 반복되는 것이 가장 나쁩니다.

자주 어긋나는 네 가지

"충전구역에 일반차가 서면 무조건 과태료다." 표시가 전제입니다. 법은 구획선과 문자 표시를 기준으로 삼고, 그 표시를 지우거나 훼손하는 것도 별도의 위반으로 봅니다. 도색이 닳아 문자가 안 보이는 상태를 오래 두면 정작 필요할 때 다투기 어려워집니다. 표시 재도색은 미관 문제가 아니라 관리 항목입니다.

"완속은 오래 세워 둬도 된다." 완속에도 한도가 있습니다. 전기차 14시간, 외부충전식 하이브리드차 7시간을 넘기면 방해행위에 해당합니다. 급속은 1시간입니다.

"CCTV는 건물이 알아서 정하는 것." 일정 규모를 넘는 지하식·건축물식 주차장에는 방범설비가 의무이고, 170cm 높이 사물 식별과 1개월 이상 보관이라는 기준까지 정해져 있습니다. 다만 그 기준을 충족한 기존 CCTV가 충전기를 비추고 있다는 뜻은 아니므로, 화각은 따로 확인해야 합니다.

"볼라드만 세우면 안심이다." 볼라드는 정면 접촉을 줄여 줄 뿐, 옆이나 뒤에서 오는 접촉은 막지 못합니다. 차막이·바닥 표시·조명이 함께 있을 때 효과가 납니다. 하나만 세우고 나머지를 생략하는 조합이 가장 자주 실패합니다.

설치 전에 순서대로 확인할 것

1. 우리 시설이 설치 대상인지 – 주차단위구획 50면 이상인지, 신축인지 기축인지, 우리 지역 조례 기준은 어떤지
2. 충전면 위치 – 차가 들어오는 방향, 정면형인지 벽부형인지, 케이블이 닿는 범위
3. 그 면의 조도 – 야간에 실제로 서서 확인. 주차장 전체가 아니라 그 면 기준
4. 기존 CCTV 화각 – 충전기 쪽이 실제로 잡히는지
5. 바닥 표시 계획 – 녹색 바탕에 흰색 실선·문자, 재도색 주기까지 미리 정해 둘 것
6. 부대시설 목록 확정 – 볼라드·차막이·캐노피·조명을 견적 단계에서 항목으로 명시(나중에 추가하면 바닥을 다시 깨야 하는 경우가 생김)
7. 보조사업 지침 확인 – 그해 지침에서 부대시설이 어떤 항목으로, 어떤 한도까지 인정되는지

특히 6번이 자주 어긋납니다. 부대시설은 바닥 공사와 함께 진행할 때 비용과 손이 가장 적게 듭니다. 충전기를 다 놓고 난 뒤 볼라드를 추가하면, 이미 묻은 배관을 피해 기초를 내야 하는 일이 생깁니다.

부대시설은 충전기를 더 좋아 보이게 하는 장식이 아니라, 충전기가 고장 없이 계속 돌아가게 하는 조건에 가깝습니다. 설치 후 5년, 10년을 놓고 보면 여기서 갈리는 것이 적지 않습니다.

우리 건물 자리에 무엇이 필요한지 함께 보고 견적을 받아보세요

참고 자료

• 전기자동차 충전 – 찾기쉬운 생활법령정보(법제처)
• 전기자동차 충전시설 설치 – 찾기쉬운 생활법령정보(법제처)
• 부설주차장의 구조·설비 기준 – 찾기쉬운 생활법령정보(법제처)
• 전기차 충전인프라 보조사업 지침 – 기후에너지환경부
