전기차 충전기 앞 볼라드·차막이, 어디에 둬야 할까 — 케이블·조명·CCTV 배치표

전기차 충전기를 설치할 때 본체 위치만 정하고 볼라드, 차막이, 케이블 걸이, 조명은 나중에 더하는 경우가 있습니다. 하지만 이 부대시설은 서로 간섭합니다. 충전기를 지키려고 세운 볼라드가 화면과 커넥터 앞을 막을 수 있고, 차막이를 너무 앞으로 옮기면 차량이 주차면 밖으로 밀려날 수 있습니다. 케이블 길이만 늘리면 보행 통로에 늘어져 걸림 위험이 생깁니다.

그래서 부대시설은 품목별로 따로 주문하기보다 차량의 정차 위치, 사람의 이동 경로, 충전구 위치를 한 장의 평면도에서 함께 확인해야 합니다.

먼저 구분할 것: 차막이와 볼라드는 역할이 다르다

한국전기설비규정(KEC) 241.17.5는 충전 중 차량의 움직임을 막는 장치를 갖추고, 차량 등에 의한 물리적 충격 우려가 있으면 충전장치를 보호하는 방호장치를 두도록 규정합니다. 다만 대한전기협회의 2026년 질의응답에 따르면 KEC는 방호장치의 종류나 정확한 이격거리 같은 규격을 별도로 정하지 않습니다. 즉 “볼라드는 몇 cm 떨어뜨리면 끝”이라는 전국 공통 답은 없으며, 현장의 후진 궤적과 기기 조작 공간을 보고 설계해야 합니다.

볼라드는 충전기를 지키되 사람을 막지 않아야 한다

미국 에너지부의 충전시설 보안 안내는 차막이나 콘크리트 충전 볼라드로 장비를 차량 충돌에서 보호하라고 권고합니다. 동시에 미국 교통부·에너지부의 접근성 설계 안내는 볼라드가 충전기 앞의 조작 공간이나 접근 경로를 막아서는 안 된다고 설명합니다. 국내 KEC의 방호 요구와 함께 보면, 핵심은 볼라드 개수를 늘리는 것이 아니라 충돌 예상선과 이용자의 손·발 동선을 분리하는 것입니다.

현장에서는 다음 순서로 가상의 차량을 세워 봅니다.

1. 주차선 안에 긴 차량과 짧은 차량의 앞뒤 끝을 각각 표시합니다.
2. 전면주차와 후면주차 때 범퍼가 가장 가까이 오는 선을 그립니다.
3. 충전기 화면, 카드 결제부, 비상정지 장치, 커넥터를 조작하는 사람의 위치를 표시합니다.
4. 차량 문과 휠체어·유모차가 지나갈 공간을 남긴 뒤 방호장치 후보 위치를 정합니다.
5. 볼라드 뒤에 사람이 끼이거나 케이블을 꺾어야 하는 지점이 없는지 다시 확인합니다.

방호장치의 재질과 고정 방식도 바닥 구조, 충돌 가능 속도, 실내외 환경에 따라 달라집니다. 제품 카탈로그 치수만으로 결정하지 말고 설계자·시공자·점검기관과 현장 조건을 함께 확인하는 편이 안전합니다. 주차면과 기기 배치를 같이 검토하려면 전기차 충전기 설치·견적 상담을 요청할 수 있습니다.

케이블은 모든 차의 충전구 위치를 가정한다

차량의 충전구는 앞펜더, 뒤펜더, 전면 등 위치가 제각각입니다. 충전기를 한쪽 모서리에 붙이면 특정 차량은 편하지만 다른 차량은 케이블이 차체를 가로지르거나 주차면 밖으로 늘어질 수 있습니다. 미국 합동 교통·에너지청의 현장 설계 사례도 충전구 위치가 다른 차량까지 케이블이 닿는지 실제 배치에서 확인해야 한다고 강조합니다.

케이블 관리장치는 길이를 무조건 짧게 만드는 장치가 아닙니다. 연결 중 필요한 여유는 남기고 사용하지 않는 부분만 보행로 밖으로 회수해야 합니다. 설치 전에는 대표 차종 한 대만 대지 말고 충전구가 서로 다른 차량을 도면 위에서 최소 세 방향으로 가정해 보는 것이 좋습니다.

과금형 콘센트 자리라면 배치표가 어떻게 달라지나

과금형 콘센트는 기둥형 완속충전기보다 작지만, 일반 주차장 콘센트처럼 빈 벽면에 붙이면 끝나는 설비는 아닙니다. 이동형·휴대용 충전기를 연결해 사용량을 재고 요금을 부과하는 완속충전시설이므로, 차량 충전구까지 이어지는 케이블과 사용자 인증 동작을 함께 배치해야 합니다. 특히 여러 콘센트를 두는 경우에는 동시 사용 때의 회로 여유까지 확인해야 합니다.

기존 주차면을 과금형 콘센트 자리로 바꿀 때 보는 순서

1. 충전구 방향을 먼저 가정합니다. 전면·후면주차와 좌우 충전구 차량을 놓고 플러그 선이 주차선 밖 통로나 옆 주차면을 가로지르는지 봅니다.
2. 차량이 세워진 상태에서 손이 닿는지 확인합니다. 열린 문, 사이드미러, 기둥 때문에 인증부나 덮개 앞에 서지 못하면 위치를 바꿉니다.
3. 플러그와 제어함의 놓일 자리를 정합니다. 이동형 충전기 본체가 바닥 물고임이나 차량 바퀴 경로에 놓이지 않도록 거치·보관 방법을 함께 정합니다.
4. 여러 면의 동시 사용선을 도면에 겹칩니다. 콘센트 개수만 세지 말고 모든 자리를 동시에 쓸 때 케이블이 서로 교차하는지, 상위 회로가 감당하는지 확인합니다.
5. 운영 주체를 표시합니다. 인증 오류, 결제 문의, 파손 신고를 받을 연락처가 현장에서 보이는지 확인합니다.

과금형 콘센트에는 CCTV 관련 예외가 적용될 수 있지만, 예외 가능성이 곧 “감시 화면을 확인하지 않아도 된다”는 뜻은 아닙니다. 기존 CCTV를 활용한다면 차량이 주차된 뒤에도 콘센트 부착부와 케이블이 놓이는 구역이 실제 화면에 남는지 확인하는 편이 좋습니다. 최종 적용 기준은 설치 시점의 KEC와 설계·점검기관 판단을 대조해야 합니다.

자주 놓치는 두 가지

**“벽에 붙어 있으니 볼라드 검토가 필요 없다”**고 단정하면 안 됩니다. 벽면 안쪽으로 충분히 들어간 위치라면 별도 방호가 불필요할 수 있지만, 범퍼나 열린 트렁크가 닿는 면이라면 작은 콘센트도 충격 경로에 놓입니다. 반대로 볼라드를 추가하면서 플러그를 꽂는 사람의 접근을 막아서는 안 됩니다.

**“이동형 충전기니까 사용자가 케이블을 알아서 정리한다”**는 가정도 위험합니다. 공용 주차면에서는 다음 이용자와 보행자의 동선까지 설계 범위에 넣어야 합니다. 안내문만 붙이기보다 케이블을 주차선 안에서 쓰고 반납할 수 있는 위치인지 먼저 확인해야 합니다.

조명과 CCTV는 ‘설치 유무’보다 보이는 범위를 확인한다

KEC 241.17.5는 주차장 기준에 맞는 조명설비를 요구하고, 자주식 지하주차장의 충전구역을 감시할 수 있는 CCTV를 두도록 합니다. 과금형 콘센트에는 CCTV 예외가 가능하다는 단서가 있습니다. 대한전기협회 질의응답은 기존 CCTV가 충전구역을 충분히 감시한다면 새 카메라를 따로 설치하지 않고 활용할 수 있다고 안내하지만, 이 답변은 참고용이므로 개별 현장은 설계·점검기관과 확인해야 합니다.

주간 도면만 보고 끝내지 말고 실제 야간에 다음 장면을 확인합니다.

• 운전석에서 충전면 표지와 차막이가 구분되는가
• 충전기 화면에 조명이 반사되어 글자가 사라지지 않는가
• 케이블이 바닥에 놓였을 때 그림자 속으로 숨지 않는가
• 차량이 주차된 뒤에도 CCTV에서 본체와 커넥터 주변이 보이는가
• 기둥, 문, 열린 트렁크가 화각을 가리지 않는가
• 경고 표지와 비상 연락처가 멀리서 읽히는가

조도 수치만 충족해도 빛의 방향이 나쁘면 화면 반사와 짙은 그림자가 생길 수 있습니다. 반대로 카메라 대수만 늘려도 차량 지붕과 기둥에 가리면 사고 지점을 확인하기 어렵습니다. 준공 전에는 빈 주차면 사진뿐 아니라 차량을 실제로 세운 상태의 야간 화면도 확인해야 합니다.

도면에 반드시 남길 일곱 가지

부대시설은 시공 직전에 현장에서 정하면 서로 밀려납니다. 설계·견적 단계에서 아래 항목을 도면과 계약 범위에 명시하십시오.

• 충전기 본체와 기초의 외곽선
• 차막이와 볼라드의 위치·고정 방식
• 가장 긴 차량의 앞뒤 돌출선
• 커넥터 보관점과 케이블 최대 사용 범위
• 보행 통로와 문 열림 범위
• 조명 위치·점등 조건과 CCTV 화각
• 노면 표시, 경고 표지, 비상 연락처의 위치

흔한 오해 세 가지

“차막이만 있으면 볼라드는 필요 없다”고 단정할 수 없습니다. 차막이는 정차 위치를 제한하지만, 비스듬히 진입하거나 차막이를 넘는 충돌 위험까지 항상 막아 주는 것은 아닙니다. 반대로 벽 뒤에 매립된 장비처럼 차량 충돌 우려가 사실상 없는 현장도 있으므로 위험 평가가 먼저입니다.

“볼라드는 충전기 바로 앞에 가까울수록 안전하다”는 말도 맞지 않습니다. 너무 가까우면 화면과 커넥터를 조작할 공간이 사라지고 이동약자의 접근을 방해할 수 있습니다.

“케이블이 길면 모든 차량을 해결한다”는 생각도 위험합니다. 남는 케이블이 바닥과 통로에 놓이면 걸림·오염·눌림 문제가 생깁니다. 길이와 함께 보관·회수 방식을 정해야 합니다.

좋은 충전구역은 본체만 보호하는 곳이 아니라 차량, 이용자, 보행자가 서로 충돌하지 않는 곳입니다. 현장 주차선과 기둥 위치에 맞춘 배치 검토가 필요하면 옴니무브에 설치·견적 상담을 문의해 주세요.

확인한 자료

• 국가법령정보센터 한국전기설비규정 241.17.5
• 대한전기협회 방호장치 규격 관련 질의응답
• 대한전기협회 기존 CCTV 활용 관련 질의응답
• 미국 에너지부 충전시설 물리적 보안 안내
• 미국 합동 교통·에너지청 충전소 현장 설계 사례
• 미국 합동 교통·에너지청 접근 가능한 충전소 설계

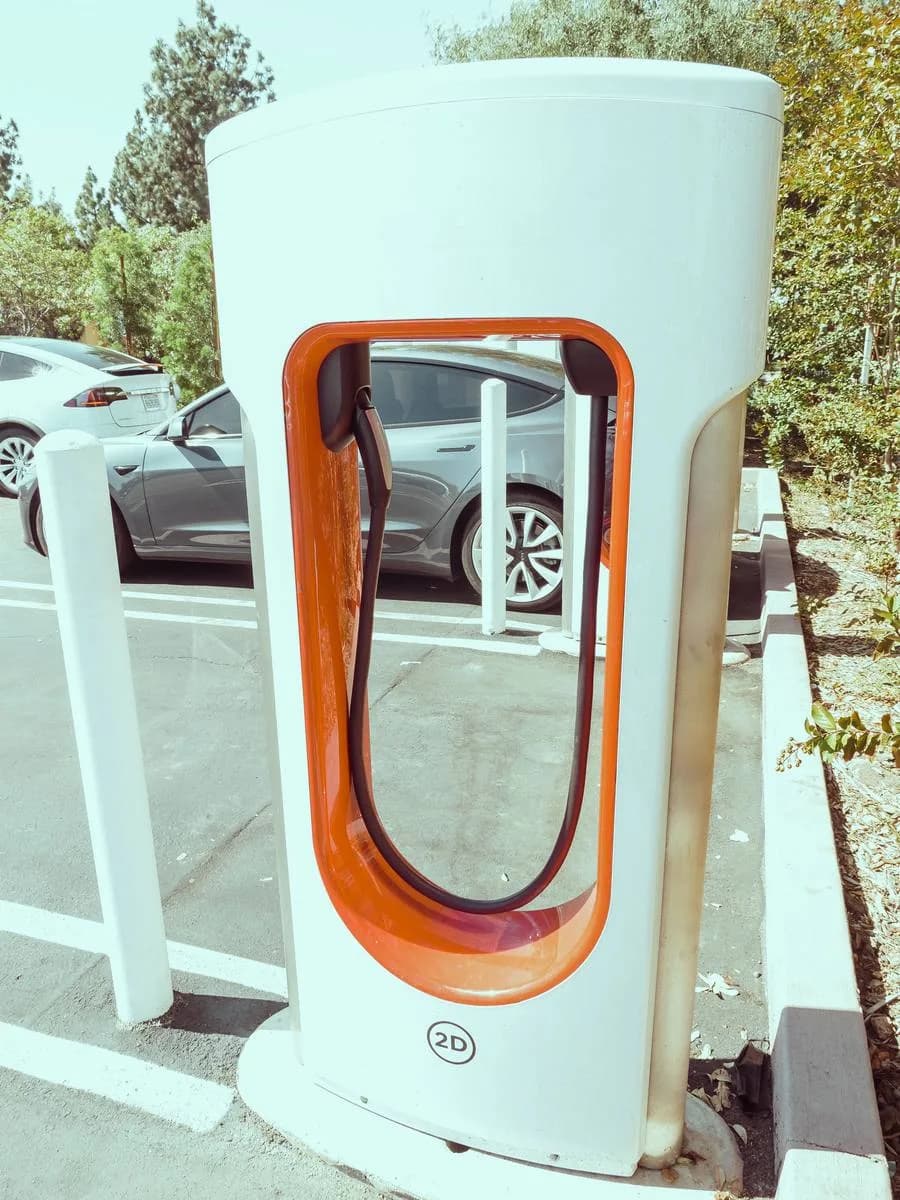

• Pexels 야외 주차장 충전기 사진
